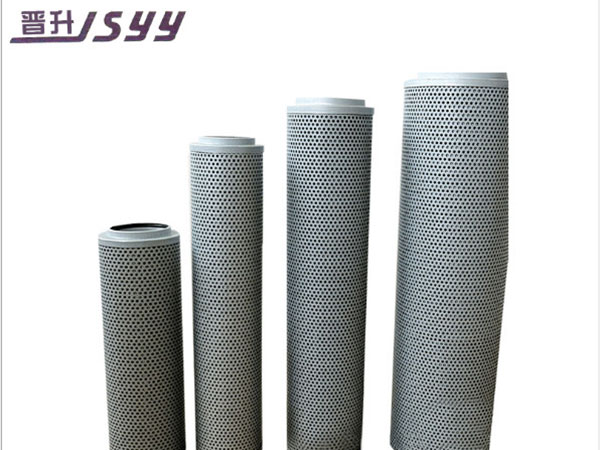

空氣濾芯的相關組件說明
空氣濾芯元件包括氣缸和清潔裝置，氣缸的上端與連接板焊接，氣缸的外表面設有排氣孔，氣缸的內表面配有過濾器屏幕，在內下表面打開粉塵入口孔，圓筒體的下端與雜質儲存室焊接，連接板的中間設置有空氣入口，并且連接板的上表面具有連接槽。
右側有門體，雜質儲存室外表面的右側用固定螺釘穿透，清潔裝置包括清潔棒，清潔棒的左側與連接框架焊接，清潔棒的上端與旋轉輪焊接，左端連接框架的一部分用刷子粘上。
過濾器篩網的橫截面是圓形的，并且過濾器篩網的高度等于圓筒內的高度，并且過濾器篩網的內部填充有活性炭，清潔裝置位于氣缸內，連接框架和轉輪分別設置有兩個，并且它們分別以清潔棒為中心對稱布置，并且清潔棒通過氣缸的下表面連接軸承，刷子與過濾器屏幕的內表面接觸。
粉塵入口孔的橫截面為環形，氣缸和雜質儲存室通過粉塵入口孔連通，在門體后端和雜質存儲室的接觸部分上設置兩個半圓形螺紋孔，兩個半圓形螺紋孔對稱排列，兩個半圓形螺紋孔的內螺紋方向相同，固定螺釘的左端位于兩個半圓形螺紋孔內。
